上汽通用五菱汽车股份有限公司重庆分公司  王亚光，张晓光，刘江，刘小军，曹丹鹏

目前，汽车覆盖件生产质量检查以人工检查为主，人工检查质量受人员技能、生产节拍、工作态度、劳动强度等因素的影响，存在质量漏检风险，人工检查质量也存在过检、损伤零件等问题。随着生产节拍的不断提升，机器人自动化装框的实施，人工质量检查越来越跟不上冲压生产发展的需要。由于人工检查在实际应用中遇到的困难和机器视觉检测技术的不断发展，给冲压生产提供了新的检测方法。机器视觉检测技术的优点是检测快速、准确、可靠，安全性高，不直接接触零件，不损伤零件。还可以减少质量检测人员，降低制造成本，对每一个检测的零件留有检测照片，可以实现零件质量的精准追溯。

视觉检测系统一般由光源、光源控制器、光学镜头、相机、传感器、图像处理单元、图像分析处理软件、通信输入输出单元等部分组成。根据覆盖件的特点，选择的相机是500万像素滚动快门黑白相机，配备10～50mm变焦镜头。光源采用LED球积分光源，适用于零件表面有凹凸不平，弧面表面检测。图像处理软件采用SGVision视觉软件，该款软件无需编程，算法工具丰富，功能强大，使用方便。

一、开裂问题视觉检测

开裂问题是覆盖件最严重的质量问题，在实际生产中，员工在装框前每件零件质量检查的时间只有12秒左右，在短时间内检查完整个零件是很困难的。使用机器视觉检测零件质量，可以在1秒内完成零件拍照和检测。开裂问题视觉检测的流程如下：

⑴用相机对合格的零件进行拍照，选取一张清晰的照片作为参考图，再用特征匹配工具选取零件一个部位作为ROI（检测区域），确定零件定位部位，后续零件检测定位会更加准确。特征匹配算法的设置界面如图所示。

特征匹配算法设置界面

⑵选用相似度算法检测零件是否有开裂，相似度算法用于与设定的ROI区域（蓝色框）内与模板基准图进行比对，可同时设置多个检测区域与忽略区域，从而判断零件是否有开裂问题。相似度算法设置如图所示。

相似度算法设置界面

⑶2个算法设置完成后，先点“测试当前”按钮，看软件能否正确检测出模板中的照片，如果检测“OK”，则算法设置完成。如有开裂零件，视觉检测软件会做出正确检测，检测时间在1秒内完成，检测结果是“NG”不合格，并发出报警声，如图所示。

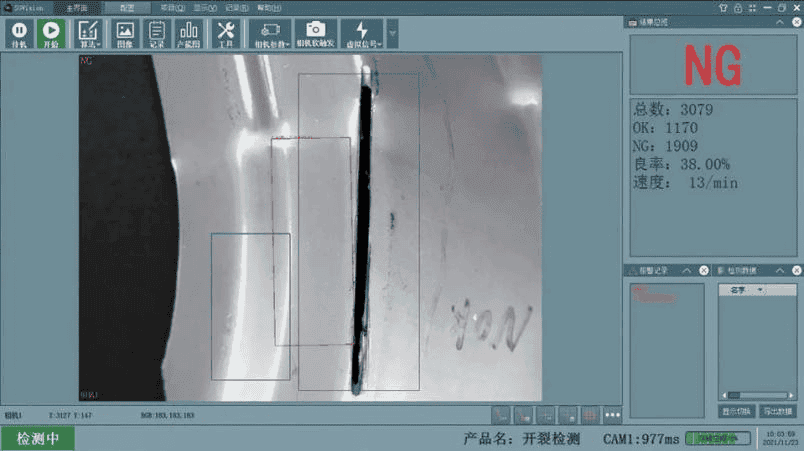

开裂问题检测结果

二、少孔问题视觉检测

少孔问题也是覆盖件最严重的质量问题之一，少孔是指零件实际孔数与标准孔数少一个或多个的问题，少孔对下工序装配零件会有严重影响。目前，冲压对零件孔数采用的方法是每15分钟抽检1件数孔，如果在这个间隔时间内出现少孔问题，可能到发现时已生产100件左右。如果采用视觉检测，则可实现100%检测孔数，实现少孔问题零逃逸。少孔问题视觉检测的流程如下：

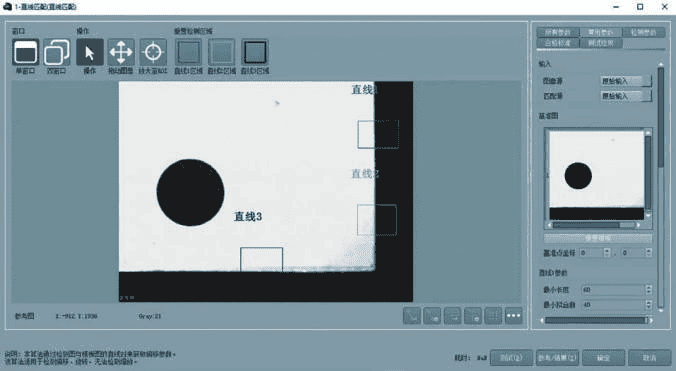

⑴用相机拍一张合格零件的照片，选取一张清晰的照片作为参考图，选用直线匹配算法，直线1和直线2的ROI区画在零件右边直线上，直线3的ROI区画在零件水平直线上。通过零件2个边定位零件，使检测更加准确可靠，点击测试按钮，出现测试结果“OK”则设置完成。

直线匹配算法设置界面

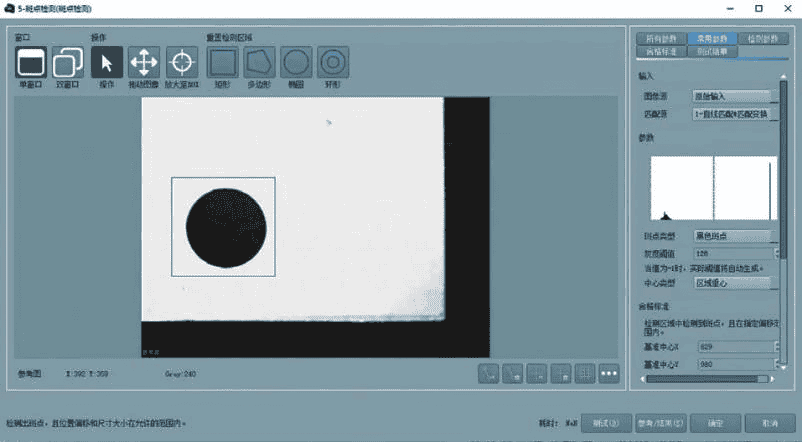

⑵选用斑点检测算法检测少孔问题，把ROI蓝色框圈住零件的孔，斑点类型选择黑色斑点，灰度阈值选择128，中心类型选择区域重心。合格标准设置中，基准中心X为629，基准中心Y为980，最大允许偏移X为200，最大允许偏移Y为200，最小允许宽度为4，最大允许宽度为700，最小允许高度为4，最大允许高度为700，斑点检测算法就设置完成。点测试按钮，如显示“OK”，则设置正确，如图所示。

斑点检测算法设置界面

⑶2个算法设置完成后，先点“测试当前”按钮，看软件能否正确检测出模板中的照片，如果检测“OK”，则算法设置完成。如果有少孔零件，软件检测结果就会显示“NG”不合格，并发出报警声，如图所示。

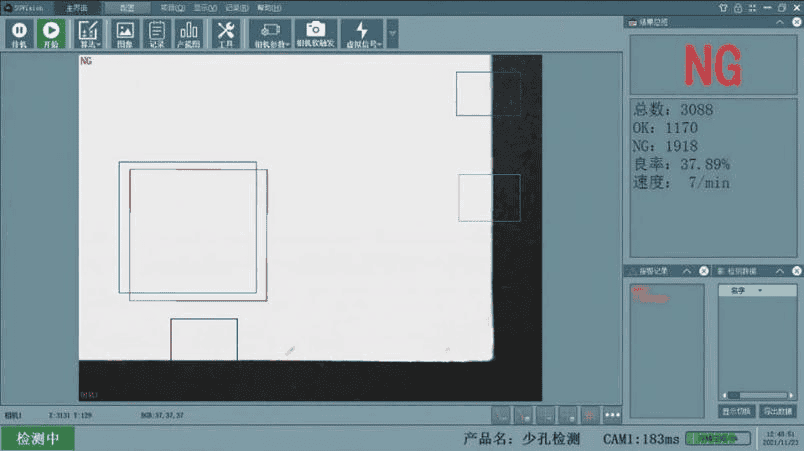

少孔问题检测结果

三、缺边问题视觉检测

缺边问题是由于零件放料不到位或者废料区开裂造成零件缺失一部分，缺边对零件的功能和外观都有影响。视觉检测该问题的流程如下：

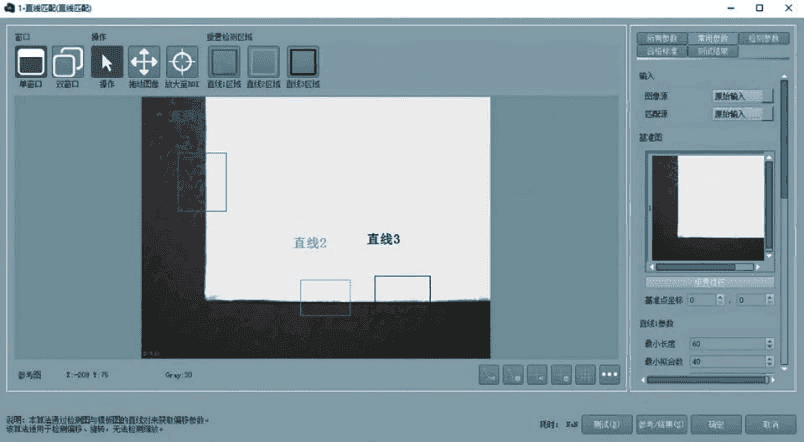

⑴用相机拍一张合格零件的照片，选取一张清晰的照片作为参考图，选用直线匹配算法，直线1的ROI区画在零件左边直线上，直线2和直线3的ROI区画在零件水平直线上。点击测试按钮，出现测试结果“OK”则设置完成。通过零件2个边定位零件，使检测更加准确可靠，如图所示。

直线匹配算法设置界面

⑵选择像素统计算法检测零件缺边问题，用ROI蓝色框圈住零件左下角，检测项目选择当量直径，最小阈值设为850，最大阈值设为1119.15。设置完成点击测试按钮，如出现“OK”结果则设置完成，如图所示。

像素统计算法设置界面

⑶2个算法设置完成后，点击测试按钮，如出现“OK”结果，则完成全部算法设置。当零件出现缺边问题时，软件会出现“NG”结果，并发出报警声，如图所示。

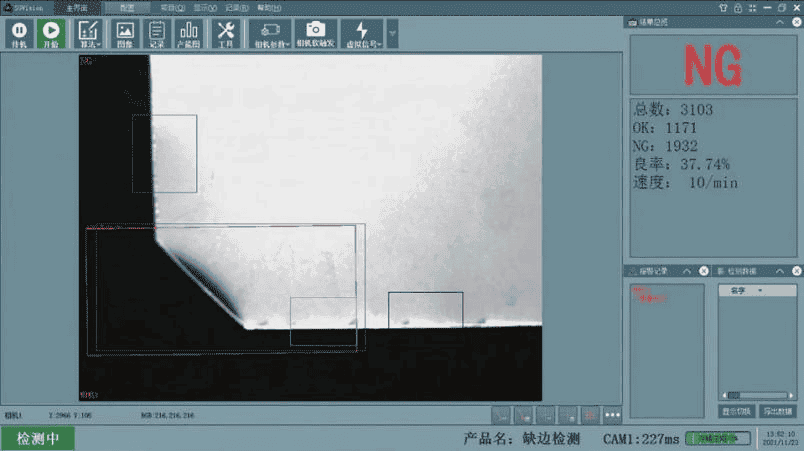

缺边问题检测结果

四、检测结果汇总处理

在实际检测中，SGVision软件会汇总所有检测零件“OK”照片和“NG”照片，如果出现检测错误可以查询检测留存的照片进行核对，修正算法工具中的参数，使检测更加准确。每天检测的数据，软件会自动汇总和统计，如有需要可以导出每天产能图，计算检测零件的合格率，并且能导出每天检测的每个零件具体数据，便于生产部门进行分析，提升产品质量，提高零件合格率。

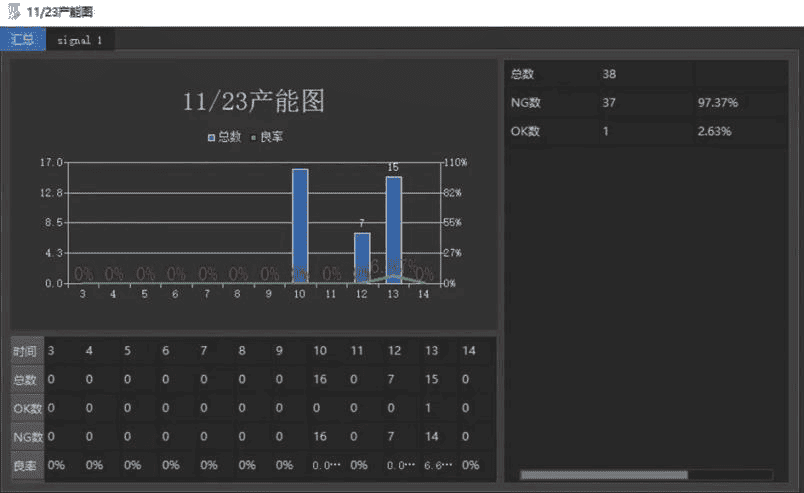

零件检测产能图

通过对汽车覆盖件开裂、少孔、缺边3种质量问题视觉检测流程的设置，掌握了机器视觉检测覆盖件质量缺陷的方法，提高了视觉检测应用的能力。在实际冲压生产线上，由于零件种类多样，零件造型复杂，受现场环境、振动、布置空间等因素的影响，在线视觉检测设置会更复杂。下一步，针对自动化线每个零件的特征和质量，在高风险区域布置合适的视觉检测相机，实现自动化在线视觉检测。
